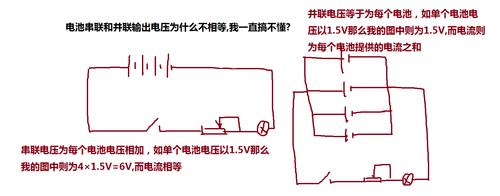

电池并联与串联的区别图

电池并联是指将多个电池并在一起工作，电流在电池之间分配，达到增加电压和电流的目的。

在并联电池的过程中，电池的正极和正极相连，负极和负极相连，这意味着电流可以通过不同的路径，在电池中并行流动，保证了整个电路的稳定。

电池并联的原理

并联电池的原理实际上就是欧姆定律。根据欧姆定律，电流等于电压除以电阻。

在并联电池中，多个电池并联时，它们的电势差是相同的，每个电池的电阻值也基本相同，因此每个电池的电流也相同。

在并联电路上，电流的路径是多条，可以简单的推导出并联电流的公式：

I=I1+I2+I3+...+In

其中I表示总电流，I1、I2、I3……In分别表示各电池的电流值。

继续应用欧姆定律，可以得到电池并联后的总电阻：

R=R1//R2//R3//...//Rn

其中R1、R2、R3……Rn分别表示电池的电阻。

根据欧姆定律得出电流I=U/R，即电流等于电压除以电阻，在电池并联的同时，总电压将会增加，因为电压等于电流乘以电阻：

U=IR

电池串联的概念

串联电池是指将多个电池按照电池的正负极连接起来，电流依次经过每个电池。在串联电池的过程中，电池正极与负极相连，总电压等于各个电池电压之和，电流保持不变。

电池串联的原理

串联电池的原理同样也是欧姆定律。在电池串联的过程中，电压等于电池的电动势之和，而电流保持不变。

电流I能够通过串联电池电路，即电流从一个电池流入下一个电池再流入下一个电池，依次流到最后一个电池，然后回到电池正极。

根据欧姆定律可以得到串联电池电压：

U=U1+U2+U3+...+Un

其中U1、U2、U3……Un表示各电池的电势差。

按照欧姆定律，串联电池电流保持不变，为：

I=I1=I2=I3=...=In

那么，使用串联电池时，总电阻将会增加，根据欧姆定律，总电阻就可以根据每个电阻的串联关系相加：

R=R1+R2+R3+...+Rn

电池并联和串联的区别

从上面的原理可以看出，电池并联和串联的区别主要在于电压和电流的加和方式不同。

电池并联时，多个电池的电流等于总电流，而总电压等于各个电池电压之间的和。电池并联时，总电阻等于各个电阻的并联关系。

电池串联时，多个电池的电流相同，总电压等于各个电池电压之和。电池串联时，总电阻等于各个电阻的串联关系。

电池并联和串联都是将多个电池连接在一起，以达到增加电压或电流的目的。但是，它们的连接方式和原理不一样。

电池并联时，总电压等于各个电池电压之和，总电流等于各个电池电流之和，总电阻等于各个电阻的并联关系。

电池串联时，总电压等于各个电池电压之和，总电流保持不变，总电阻等于各个电阻的串联关系。

因此，电池并联和串联使用时需要按照需要选择合适的方式，以满足电路的使用需求。
