cad粗实线多少毫米（CAD制图常用的标准化要求）

国家标准对机械制图的方方面面都有相关要求和标准，但是初入职的朋友经常忘记或没有查阅过。下面让我们一起来回顾一下最常用的一些制图标准。

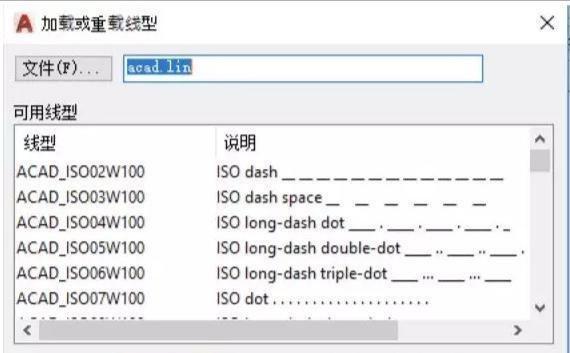

一、线型标准与应用

1.粗实线

粗实线线径大小推荐值为0.5mm。粗实线一般用在如下方面：a.可见轮廓线；b.相贯线；c.螺纹牙顶线（外螺纹大径，内螺纹小径）；d.螺纹长度终止线；e.齿顶圆；f.表格图；g.剖切符号用线。

2.细实线

细实线的线径推荐值为0.25mm，细实线通常用在如下场合：a.过渡线；b.尺寸线；c.尺寸界线；d.指引线和基准线；e.剖面线；f.螺纹牙底线；g.辅助线；h.不连续同一表面连线；i.成规律分布的相同要素连线。

3.波浪线与双折线

波浪线和双折线一般都用于断裂处边界线或者视图与剖视图的分界线。

4.细虚线

细虚线用于不可见轮廓线。

5.细点画线

细点画线通常如下场合：a.轴线；b.对称中心线；c.分度圆（齿轮分度圆）；d.孔系分布的中心线；e.剖切线 。

二、字体选择

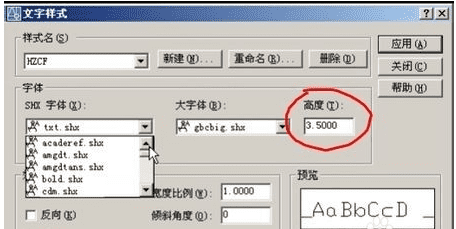

机械制图中推荐字体为“宋体”，字体大小优选5号字和7号字。标题栏中的字体一般选5号字；明细栏中的字体推荐3.5号字；技术要求标题为7号字，内容为5号字；标注为5号字；序号为7号字。

三、箭头大小

标注尺寸时，两端箭头的大小虽然不影响机加，但箭头大小会影响图纸的美观。国标推荐箭头宽度为粗实线宽度（一般为0.5mm），箭头长度约为箭头宽度的4倍。这样画出的箭头效果非常好。

四、表面粗糙度符号及大小

表面粗糙度是指零件在机械加工后被加工面的微观不平度，是零件表面质量的评价因素之一。

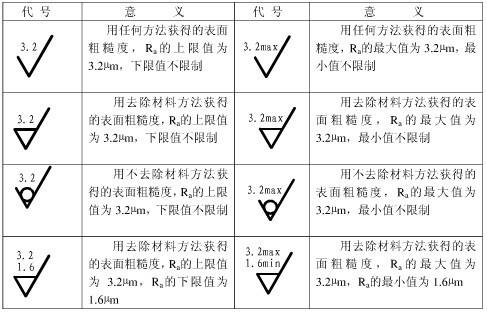

表面粗糙度有基本符号，表示表面可以用任何方法获得；基本符号加一短划，表示用去除材料的方法获得；基本符号加一小圆，表示用不去除材料的方法获得。其具体符号和意义见下图。

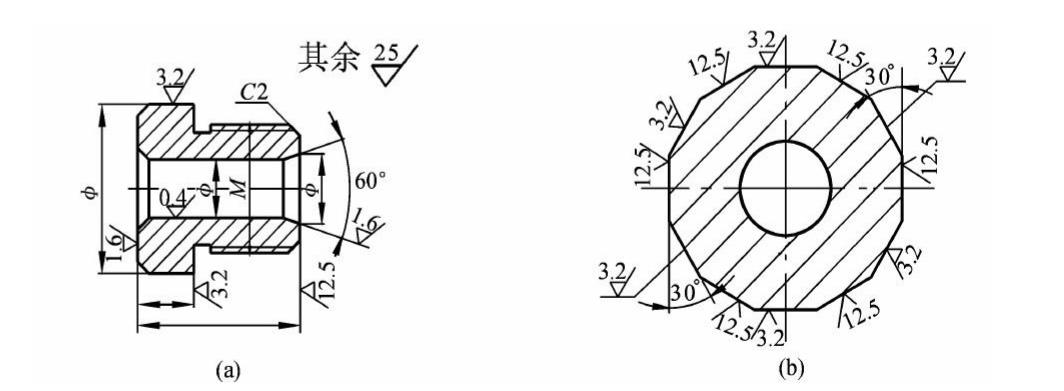

另外，表面粗糙度标注时，还需注意方向，特别是在斜面上标注时，切记不要标反。标注方向见下图。

五、比例选择及应用

绘图比例选择时优先选择1：1，1：2，1：5，1：10，2：1，5：1，10：1等比例尺。对于局部视图的比例尺应特别注意，是图纸比实物，再次强调是图物比，跟母图没关系。

要注意的标准化知识还很多，小编仅抛砖引玉，大家可再回读一下国标，温习温习。
